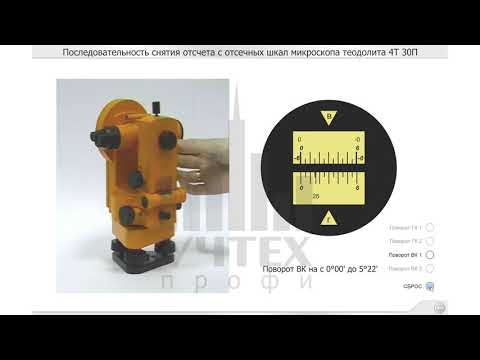

Видео:Инженерно-геодезические изыскания - это что? (топография, геоподоснова, топографическая съемка)Скачать

Инженерно-геодезические изыскания - это что? (топография, геоподоснова, топографическая съемка)

Сп 317.1325800.2017 инженерно-геодезические изыскания для строительства. общие правила производства работ, сп (свод правил) от 22 декабря 2017 года №317.1325800.2017

Необходимость выполнения контрольной геодезической съемки линейных объектов

СП 317.1325800.2017

ОКС

Дата введения 2018-06-23

Предисловие

Сведения о своде правил

1 РАЗРАБОТАН Министерством строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

2 ИСПОЛНИТЕЛИ — Ассоциация «Инженерные изыскания в строительстве» («АИИС»), Общество с ограниченной ответственностью «Институт геотехники и инженерных изысканий в строительстве» (ООО «ИГИИС») при участии: Акционерное общество «Головной научно-исследовательский и проектный институт по распределению и использованию газа «Гипрониигаз» (АО «Гипрониигаз»); Акционерное общество «Дальневосточный научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт морского флота» (АО «ДНИИМФ»); Проектно-изыскательский институт «Ленгипроречтранс» (ЗАО «Ленгипроречтранс»); «Томский научно-исследовательский и проектный институт нефти и газа» (ОАО «ТомскНИПИнефть»); Общество с ограниченной ответственностью «НПЦ ИНГЕОДИН» (ООО «НПЦ ИНГЕОДИН»); Акционерное общество «СтройТрансНефтеГаз» (АО «СТНГ»); Общество с ограниченной ответственностью «АК «АэроТех» (ООО «АК «АэроТех»); Общество с ограниченной ответственностью «ИНСТИТУТ «КРЫМГИИНТИЗ» (ООО «ИНСТИТУТ «КРЫМГИИНТИЗ»)

3 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

4 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации

5 УТВЕРЖДЕН Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 22 декабря 2017 г. N 1702/пр и введен в действие с 23 июня 2018 г.

6 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

7 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан с целью реализации основных положений Федерального закона от 29 декабря 2004 г. N 190-ФЗ «Градостроительный кодекс Российской Федерации», Федерального закона от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений», Федерального закона от 27 декабря 2002 г.

N 184-ФЗ «О техническом регулировании», Федерального закона от 30 декабря 2015 г. N 431-ФЗ «О геодезии, картографии и пространственных данных и о внесении изменений в отдельные законодательные акты Российской Федерации».

При разработке учтены требования постановления Правительства Российской Федерации от 19 января 2006 г.

N 20 «Об инженерных изысканиях для подготовки проектной документации, строительства, реконструкции объектов капитального строительства», постановления Правительства Российской Федерации от 16 февраля 2008 N 87 «О составе разделов проектной документации и требованиях к их содержанию» и постановления Правительства РФ от 31 марта 2017 г.

N 402 «Об утверждении правил выполнения инженерных изысканий, необходимых для подготовки документации по планировке территории, перечня видов инженерных изысканий, необходимых для подготовки документации по планировке территории, и о внесении изменений в постановление Правительства Российской Федерации от 19 января 2006 г. N 20».

Настоящий свод правил разработан в развитие положений СП 47.13330.2016.

Свод правил подготовлен «АИИС» (канд. геол.-минерал. наук М.И.Богданов, Е.В.Леденева), ООО «ИГИИС» (Г.Р.Болгова, Г.В.Мисник) при участии: АО «Гипрониигаз» (М.С.Недлин, Ю.Н.Вольнов, А.О.Хомутов); АО «ДНИИМФ» (В.В.Мартыненко); ЗАО «Ленгипроречтранс» (Л.И.Барышников); ОАО «ТомскНИПИнефть» (М.Г.

Тэбырца); ООО «АК «АэроТех» (); ООО «НПЦ ИНГЕОДИН» (Г.Г.Кальбергенов, М.И.Серебряков); АО «СтройТрансНефтеГаз» (Ю.А.Амбателло); ООО «ИНСТИТУТ «КРЫМГИИНТИЗ» (П.В.Бучко; В.П.Шумило); Г.В.Козлова.

1 Область применения

Настоящий свод правил устанавливает общие правила производства работ, выполняемых в составе инженерно-геодезических изысканий для подготовки документов территориального планирования и документации по планировке территории, архитектурно-строительного проектирования, при строительстве и реконструкции объектов капитального строительства.

Требования настоящего свода правил распространяются на выполнение инженерных изысканий для подготовки документов территориального планирования, документации по планировке территории, архитектурно-строительного проектирования, строительства и реконструкции объектов капитального строительства повышенного и нормального уровня ответственности.

Положения настоящего свода правил предназначены для применения органами государственной власти и местного самоуправления, юридическими и физическими лицами при выполнении инженерно-геодезических изысканий для строительства на территории Российской Федерации.

Видео:Дроны в топографической съемке. Как происходит рабочий процесс и какие данные вы можете получить.Скачать

Дроны в топографической съемке. Как происходит рабочий процесс и какие данные вы можете получить.

Когда и как выполнять исполнительную съёмку надземных и подземных сооружений ?

Необходимость выполнения контрольной геодезической съемки линейных объектов

 Добрый день. Совсем недавно я получил по электронной почте следующий вопрос:

«Подскажите пожалуйста, должен ли подрядчик предъявить исполнительную схему прокладки кабеля в траншеи заказчику при подтверждении своих работ, предъявлен только акт скрытых работ, работы производились по прокладке кабеля по проекту ОС и ПС. Может есть у Вас какой ГОСТ или СНиП, чтобы железно ответить на мой вопрос?»

 Я понимаю, что без исполнительной съёмки, заказчик не сможет обслуживать и обеспечить безопасность вновь построенных сооружений, т.к. если, он не будет в необходимой степени точно знать где именно они находятся как он оперативно их найдёт в случае аварии и как укажет их на схемах при обращении по согласованию проведения земляных работ ?

 В поисках ответа я перерыл кучу документов и нашёл очень интересный: СП 11-104-97 Инженерно-геодезические изыскания для строительства…

Итак, когда всё-таки и как выполнять исполнительную съёмку ?

Съемка подземных и надземных сооружений.

5.172. На инженерно-топографические планы должны наноситься все существующие подземные, наземные и надземные сооружения (коммуникации).

В случае отсутствия планов подземных и надземных сооружений (коммуникаций), исполнительных чертежей, материалов исполнительной и контрольной геодезических съемок и других материалов или их недостаточной полноте или точности должна выполняться съемка и обследование подземных и надземных сооружений методами, применяемыми при горизонтальной и высотной съемке застроенных территорий.

Примечание: Подземные, наземные и надземные линейные сооружения, предназначенные для транспортировки жидкостей и газов, передачи энергии и информации, относятся к инженерным коммуникациям.

 5.173. Съемка подземных и надземных сооружений должна производиться с учетом требований пп.5.7-5.10, 5.12 СНиП 11-02-96.

Составление эскизов опор, определение напряжения и числа проводов в линиях электропередачи и связи, марки проводов и кабелей, числа кабелей, ведомственной принадлежности коммуникаций, габаритов и номеров опор, расположения прокладок на опорах, высоты опор и эстакад, видов прокладок на них, высот проводов и кабелей между опорами выполняются по дополнительному заданию заказчика.

5.174. Работы по съемке и обследованию существующих подземных сооружений включают:

  • сбор и анализ имеющихся материалов о подземных сооружениях (исполнительных чертежей, инженерно-топографических и кадастровых планов, материалов исполнительной и контрольной геодезических съемок и др.);
  • рекогносцировочное обследование (отыскание на местности сооружений, определение назначения и участков для поиска прокладок с помощью трубокабелеискателей);
  • обследование и (или) детальное обследование подземных сооружений в колодцах (шурфах);
  • поиск и съемка подземных сооружений, не имеющих выходов на поверхность земли;
  • плановая и высотная (нивелирование) съемки выходов подземных сооружений на поверхность земли;
  • составление плана и при необходимости схемы сетей подземных сооружений с их техническими характеристиками;
  • согласование полноты плана подземных сооружений и технических характеристик сетей, нанесенных на план, с эксплуатирующими организациями.

 5.175. До начала полевых работ по съемке существующих подземных сооружений должны быть собраны:

  • исполнительные чертежи;
  • инженерно-топографические планы;
  • материалы исполнительной и контрольной геодезических съемок, а также материалы (планы) градостроительного кадастра;
  • проектные, инвентаризационные и другие материалы и данные о наличии, технических характеристиках и планово-высотном положении подземных сооружений.

На основе анализа собранных материалов должна быть установлена возможность их использования в намечаемых работах, а также определены предварительные объемы съемки подземных сооружений.

Вас также может заинтересовать: Требуется ли СРО для выполнения исполнительной съёмки ?

 5.176. Рекогносцировочное обследование местности должно производиться для отыскания на ней по внешним признакам местоположения и назначения подземных сооружений, а также определения участков трубопроводов и кабелей для поиска с помощью трубокабелеискателей.

  5.177. Координирование выходов, углов поворота и других точек подземных сооружений на застроенной территории должно производиться по дополнительному заданию заказчика.

 5.178. Расположение углов поворота и других скрытых точек подземных сооружений, а также глубина их заложения должны определяться с помощью трубокабелеискателей, а в случае невозможности их использования применяется шурфование.

 5.179. При обследовании подземных и надземных сооружений должны быть определены следующие их элементы и технические характеристики:

по водопроводу:
— материал и наружный диаметр труб;
— назначение (хозяйственно-питьевой, производственный);

по канализации:
— характеристика сети (напорная, самотечная);
— назначение (бытовая, производственная, дождевая);
— материал и диаметр труб (внутренний для самотечных и наружный для напорных сетей);

по теплосети:
— тип прокладки (канальная или бесканальная);
— тип канала (проходной, полупроходной, непроходной);
— материал и внутренние размеры канала;
— количество и наружный диаметр труб;

 по газопроводу:
— наружный диаметр и материал труб;
— давление газа (низкое, среднее, высокое);

по кабельным сетям:
— напряжение электрических кабелей (высоковольтные 6 кВ и выше, низковольтные);
— направление (номера трансформаторных подстанций) для высоковольтных кабелей;
— условия прокладки (в канализации, в коллекторах, бронированный кабель);
— принадлежность кабелей связи;
— количество отверстий в телефонной канализации;
— материал и размеры распределительных пунктов, трансформаторных подстанций, телефонных шкафов и коробок;

по подземному дренажу:
— материал и наружный диаметр труб;
— поперечное сечение галерейных дрен, глухих коллекторов (по дополнительному заданию заказчика).

  5.180. При обследовании в колодцах (шурфах) должно быть определено назначение инженерных коммуникаций, диаметр и материал труб, материал и тип каналов, число кабелей (также труб при кабельной канализации), направление стока в самотечных трубопроводах, направления на смежные колодцы (камеры) и вводы в здания (сооружения) с составлением схемы.

 5.181. Габариты колодцев (камер) надлежит отображать в масштабе плана, если площадь колодцев (камер) составляет в натуре не менее 4 м при съемке в масштабе 1:500 и 9 м — в масштабе 1:1000.Плановое положение прокладок, размещенных в колодцах (камерах) указанных размеров, определяется относительно проекции центра люка.

https://www.youtube.com/watch?v=ITBzIfnfpOo

При съемках в масштабах 1:2000 и 1:5000 обмер габаритов колодцев (камер), а также привязка размещенных в них коммуникаций не выполняются.

 5.182. Детальное обследование колодцев (камер), выполняемое по дополнительным требованиям заказчика, кроме работ, указанных в п.5.181, должно включать:

  • обмеры габаритов и определение материалов колодцев (камер) и каналов;
  • обмеры конструктивных элементов трубопроводов и их фасонных частей;
  • определение взаимного местоположения вводов, выпусков и присоединений прокладок, составление эскизов по основным сечениям этих сооружений.

 5.183. Нивелирование подземных сооружений включает определение высот обечаек (верха чугунного кольца люка колодца), земли или мощения у колодца, а также высот, расположенных в колодце труб, кабелей, каналов (промерами от обечайки с отсчетом до 1 см).

 В колодцах (камерах) подлежат нивелированию:

  • в самотечных сетях — дно лотка;
  • в перепадных колодцах, дополнительно — низ входящей трубы;
  • в колодцах-отстойниках — дно колодца, низ входящей и выходящей труб;
  • в напорных трубопроводах — верх труб;
  • в каналах и коллекторах — верх и низ каналов (коллекторов);
  • в кабельных сетях — место пересечения кабеля со стенками колодца, верх и низ пакета (блока) при кабельной канализации.

 5.184. Съемка точек подземных коммуникаций, отыскиваемых с помощью трубокабелеискателей, на прямолинейных участках должна производиться, как правило, через 20, 30, 50 и 100 м соответственно для масштабов 1:500, 1:1000, 1:2000 и 1:5000.

 5.185. Глубина заложения бесколодезных прокладок должна определяться на углах поворота, в точках резкого излома рельефа, но не реже чем через 10 см в масштабе съемки.

5.186. Определение глубины заложения прокладок с помощью трубокабелеискателей должно выполняться дважды. Расхождения между результатами измерений не должны превышать 15%.

 5.187.

В зависимости от насыщенности подземными и надземными сооружениями инженерно-топографические планы разрешается составлять совмещенными с изображением на одном листе плана ситуации, рельефа и подземных (надземных) сооружений и раздельными — план совмещенных подземных (надземных) сооружений, планы отдельных подземных и надземных сооружений, групп их и др. Необходимость составления совмещенных или раздельных планов подземных (надземных) сооружений должна устанавливаться в техническом задании заказчика.

 5.188. В результате выполнения съемки подземных и надземных сооружений дополнительно (п. 5.74) должны быть представлены:

  • журналы детального обследования наземных и подземных сооружений;
  • журналы технического нивелирования;
  • эскизы опор и колодцев (камер) при их детальном обследовании;
  • планы надземных и подземных сооружений, согласованные с эксплуатирующими организациями;
  • каталоги координат выходов, углов поворота и других точек подземных сооружений.

Источник: СП 11-104-97 Инженерно-геодезические изыскания для строительства (можно скачать здесь).

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

Контрольно-геодезическая съемка: пошаговая инструкция для застройщика

• • 19.09.2016

Контрольно-геодезическая съемка (КГС) подземных коммуникаций – это инструментальная проверка соответствия планового и высотного положения построенной подземной инженерной сети ее отражению на предъявляемом строительной организацией исполнительном чертеже и рабочем проекте.КГС проводится специалистами ГУП «Мосгоргеотрест» после заключения договора с заказчиком перед засыпкой подземных инженерных коммуникаций.Заявителем могут быть как юридические лица, так индивидуальные предприниматели и физические лица.

Все работы по КГС проводятся в определенной последовательности.Сначала нужно оформить договор на выполнение контрольной геодезической съемки и оплатить счет. Затем вызывается полевая бригада, которая проводит геодезические измерения.После этого результаты съемки обрабатываются, затем проверяется и оценивается качество исполнительного чертежа.

https://www.youtube.com/watch?v=w8OGP03PXl4

Если все вышеперечисленные пункты уже пройдены, то начинается приемка исполнительного чертежа для размещения на Сводном плане подземных коммуникаций и сооружений в городе Москве. Это коротко, теперь обо всем детально.Итак, для заключения договора на выполнение контрольной геодезической съемки нужно предоставить:

  1. схему расположения подземной коммуникации на ситуационном плане произвольного масштаба (в случае подачи заявки в отношении построенной подземной коммуникации, которая не имеет собственника или собственник которой неизвестен).
  2. документ, удостоверяющий личность заявителя или его представителя;
  3. документы, подтверждающие полномочия представителя заявителя действовать от имени заявителя (в случае обращения представителя заявителя);
  4. копию титульного списка объекта капитального строительства по форме, утвержденной совместным правовым актом Департамента экономической политики и развития города Москвы и Департамента градостроительной политики города Москвы (в случае финансирования строительства за счет средств бюджета города Москвы);
  5. запрос (заявку) на проведение контрольной геодезической съемки;
  6. календарный план производства строительно-монтажных работ;

Оплата аванса производится не позднее 15 рабочих дней после получения договора.Застройщик может вызвать специалистов на КГС только после заключения договора и при полной готовности строящейся подземной инженерной сети к съемке до засыпки траншеи.

Вызов на контрольную геодезическую съемку подземных частей зданий и сооружений должен осуществляться за пять дней до засыпки котлована. Для подземных коммуникаций, построенных методом горизонтально-направленного бурения, необходимо оформлять вызов полевой бригады на дату контрольной протяжки зонда.

Вызов осуществляется за пять дней до засыпки траншеи или контрольной протяжки зонда.Вызов на КГС может быть оформлен через Интернет по адресу: www.zakaz.mggt.ru или по телефонам: (499) 257-52-27,

Видео:Геодезическая разбивочная основа. Подготовительные работы. ГЕОДЕЗИЧЕСКИЕ РАБОТЫСкачать

Геодезическая разбивочная основа. Подготовительные работы. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ

Контрольная исполнительная съёмка

Необходимость выполнения контрольной геодезической съемки линейных объектов
23-11-2018

Контрольная исполнительная съёмка – ряд геодезических работ, с помощью которых происходит снятие плановых и высотных положений геометрических сооружений, элементов, а также конструкций. Данный комплекс мероприятий является обязательной составляющей частью, поскольку он отвечает за качество исполнения строительно-монтажных работ.

Погрешности неизбежны в процессе возведения любых сооружений, систем, конструкций и их отдельных элементов. Это происходит из-за ошибок строителей и различных природных явлений. Чтобы своевременно исправить недостатки проводится исполнительная съёмка.

Ее могут проводить на разных этапах возведения новых объектов:

  1. Планированная нужна перед началом постройки новых сооружений.
  2. Промежуточная необходима для того, чтобы зафиксировать отдельные недочеты в объекте.
  3. Заключительная применяется, чтобы обновить топографическую карту, учитывая возведенные объекты.

Не откладывайте исполнительную съёмку. В противном случае могут возникнуть ситуации, когда исправить дефекты будет сложно, и конструкция превратится в брак.

Виды и этапы съёмок

Есть много классификаций исполнительных съёмок, они зависят от самого объекта:

  • съёмка различных строительных сооружений, а также земельных участков;
  • металлоконструкций;
  • инженерных сетей (сюда входит теплосеть, водопровод и многое другое).

Прежде чем организовать исполнительную съёмку, специалисты рассматривают документацию объекта и топографическую карту, проверяют выносимые границы участка. С помощью проектной документации изучаются изменения, которые были произведены в ходе строительства.

https://www.youtube.com/watch?v=Kk7IddfbBvk

После того, как материалы были изучены, геодезисты приступают к измерению линейных и вертикальных величин конструкций, углов, документируют соответствие и несоответствие различных величин.

Качественная контрольная исполнительная съёмка во многом зависит от оборудования. Конкурентоспособные компании используют передовые технологии, чтобы достичь максимально четкого результата.

Завершающий этап исполнительной съёмки заключается в обрабатывании полученных материалов и оформление документации. Результаты чертежей выполняются в двух или трехмерном изображении, все зависит от новостройки и пожеланий заказчика.

Выдаваемые документы

Опираясь на свидетельства исполнительной съёмки, клиент сможет оценить и выявить имеющиеся погрешности, а затем приступить к их устранению:

  1. Исполнительный чертеж – ключевой документ для подготовки к сдаче сооружения.
  2. Изображения продольного профиля указанные в масштабе 1:100, 1:200.
  3. Ситуационный план, в котором указано расположение объекта в масштабе 1:5000 и 1:10000.
  4. Перечень чертежей с указаниями необходимых сечений, а также разрезов.
  5. Дополнительные приложения. В них будут отображены все параметры конструкций их составные части и прочие важные данные.

Контрольная исполнительная съёмка выдается в электронном формате того вида, который указывает заказчик.

Съёмка фасадов

Данный вид работ является важнейшим, поскольку в полученных расчетах будет указано количество необходимых материалов для строительства. Также исполнительную съёмку фасадов необходимо выполнять в ходе строительства, чтобы своевременно выявить, какие вертикальные, горизонтальные фасады отклонены, и качественно их реконструировать.

Она предполагает измерение оконных и дверных проемов, балконов, декоративных элементов и многое другое. Приблизительное время организации исполнительной съёмки фасадов составляет 3-4 рабочих дня. К выдаваемому документу прилагается перечень осуществленных работ, их спецификация и рекомендации по устранению недочетов.

Подземные коммуникации

Контрольная исполнительная съёмка проводится после монтажа всех коммуникаций.

Производится обмер следующих элементов:

  • поворотных труб;
  • колодцев;
  • пересечения в трубах под зданиями;
  • различных сечений, места отводов и многое другое.

В сравнении с другими видами, контрольная исполнительная съёмка коммуникаций самая трудоёмкая геодезическая работа. Ее цель – установить наличие и маршрут проложенных кабелей, способы их реконструкции.

По завершению исполнительной съёмки, застройщику выдается ситуационный план и все чертежи профилей в конструкции. В них указана длина в погонных метрах, обозначаются нумерацией стыки, поворотные точки труб, а также их диаметр.

Заключение

Съёмка является неотъемлемой частью строительства. Она экономически выгодна, поэтому опираясь на ее результаты, происходит своевременное устранение недочётов и прочих дефектов в конструкции. С помощью исполнительной съёмки можно построить надежное и долговечное здание.

Сп 126.13330.2012 геодезические работы в строительстве. актуализированная редакция снип 3.01.03-84

Часть 2.

В настоящем своде правил использованы ссылки на нормативные документы, приведенные в приложении А. В настоящем своде правил применены следующие термины с соответствующими определениями, приведенные в приложении Б.

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться замененным (измененным) документом.

https://www.youtube.com/watch?v=B1mCI0EkFfY

Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку. 4.

1 Геодезические работы в строительстве следует выполнять в объеме и с необходимой точностью, обеспечивающих размещения возводимых объектов в соответствии с проектами генеральных планов строительства, соответствие геометрических параметров, заложенных в проектной документации, требованиям сводов правил и государственных стандартов Российской Федерации. 4.2 В состав геодезических работ, выполняемых на строительной площадке, входят: а) создание геодезической разбивочной основы для строительства, включающей в себя построение разбивочной сети строительной площадки для выноса в натуру основных или главных разбивочных осей зданий и сооружений, магистральных и внеплощадочных линейных сооружений, а также для монтажа технологического оборудования; б) разбивка внутриплощадочных (кроме магистральных) линейных сооружений или их частей, временных зданий (сооружений); в) создание внутренней разбивочной сети здания (сооружения) на исходном и монтажном горизонтах и разбивочной сети для монтажа технологического оборудования, если это предусмотрено в проекте производства геодезических работ или в проекте производства работ, а также производство детальных разбивочных работ; г) геодезический контроль точности геометрических параметров зданий (сооружений) и исполнительные съемки с составлением исполнительной геодезической документации ; д) геодезические измерения деформации оснований, конструкций зданий (сооружений) и их частей, если это предусмотрено проектной документацией, установлены авторским надзором или органами государственного надзора ().

Методы и требования к точности геодезических измерений деформаций оснований зданий (сооружений) следует принимать по .

4.3 Основные функции застройщика по обеспечению геодезических работ приведены в . 4.4 Геодезические работы являются неотъемлемой частью технологического процесса строительного производства и их следует проводить по проекту и единому для данной строительной площадки графику, увязанному со сроками выполнения общестроительных, монтажных и специальных работ.

«О проведении контрольно-геодезической съемки и передаче исполнительной документации в уполномоченный орган государственной власти или местного самоуправления»

Исполнительный чертеж: отчетный документ по линейному объекту сетей инженерно-технического обеспечения, определяющий назначение, характеристики, планово-высотное положение построенной или реконструированной инженерной коммуникации.2.5.

Геодезический ход: геодезическое построение на местности в виде прямой или ломаной линии.2.6.

Пункт опорной геодезической сети: геодезический знак с известной высотой и координатами.2.7.

Характеристика точности высотного положения и положения в плане: положение, характеристика элемента или конструкции (например, их точек, граней, поверхностей) относительно базы (например, разбивочного ориентира, плоскости, грани, точки, отметки); указывают числовыми значениями предельных или измеренных отклонений от номинального значения геометрического параметра, определяющего расстояние между элементом и базой в соответствии с рисунком.2.8.

Допуск: абсолютное значение разности предельных значений геометрического параметра.2.9. Предельное отклонение геометрического параметра (предельное отклонение размера): алгебраическая разность между наибольшим предельным и номинальным значениями геометрического параметра.2.10.

Горизонтальное направленное бурение (ГНБ) — управляемый бестраншейный метод прокладывания подземных коммуникаций, основанный на использовании специальных буровых комплексов (установок) под контролем систем локации, для перехода трубопроводов через транспортные магистрали, железные дороги и т.п.

3. Общие требования 3.1.

Контроль документации заключается в проверке соответствия ее состава, полноты содержания и оформления требованиям нормативных документов, а также в проверке правильности отображения в документации результатов исполнительной съемки (действительных значений или отклонений).3.2. Соответствие состава, полноты содержания и оформления документации требованиям нормативных документов определяется визуально путем просмотра материалов.3.3.

Правильность отображения в документации результатов исполнительной съемки проверяется по результатам контрольных измерений (контрольных съемок) и дополнительных вычислений.

Контрольно-геодезическая съемка инженерных коммуникаций выполняется в соответствии со следующими нормативными правовыми актами: 3.3.1. СП 126.13330.2012 «Геодезические работы в строительстве», 3.3.2. СП 11-104-97

«Инженерно-геодезические изыскания для строительства»

, часть II, «Выполнение съемки подземных коммуникаций при инженерно-геодезических изысканиях для строительства», 3.3.3.

ГОСТ Р 51872-2002 «Документация исполнительная геодезическая.

🌟 Видео

КАК ДЕЛАЕТСЯ ТОПОГРАФИЧЕСКАЯ СЪЕМКА?Скачать

КАК ДЕЛАЕТСЯ ТОПОГРАФИЧЕСКАЯ СЪЕМКА?

Топографическая съемка на участке. Порядок работ в Простой Геодезии.Скачать

Топографическая съемка на участке. Порядок работ в Простой Геодезии.

Разбивка и съемка самых частых конструкций в строительной геодезииСкачать

Разбивка и съемка самых частых конструкций в строительной геодезии

Инженерно-геодезические изысканияСкачать

Инженерно-геодезические изыскания

Топографическая аэрофотосъемка с квадрокоптера. Опознаки на линейных объектахСкачать

Топографическая аэрофотосъемка с квадрокоптера. Опознаки на линейных объектах

01 Геочайник - Виды геодезииСкачать

01 Геочайник - Виды геодезии

Фрагменты электронных плакатов по геодезииСкачать

Фрагменты электронных плакатов по геодезии

ТЕХНИЧЕСКОЕ ЗАДАНИЕ на инженерно-геодезические изысканияСкачать

ТЕХНИЧЕСКОЕ ЗАДАНИЕ на инженерно-геодезические изыскания

«Геодезический контроль строительно-монтажных работ».Скачать

«Геодезический контроль строительно-монтажных работ».

Контрольно-исполнительная съемка коммуникаций. ООО ГСССкачать

Контрольно-исполнительная съемка коммуникаций.  ООО ГСС

Контрольно исполнительная геодезическая съемка инженерных сетейСкачать

Контрольно исполнительная геодезическая съемка инженерных сетей

Определяем исходные пункты. ГЕОДЕЗИЧЕСКИЕ РАБОТЫСкачать

Определяем исходные пункты. ГЕОДЕЗИЧЕСКИЕ РАБОТЫ

Виды исполнительных съемок.Скачать

Виды исполнительных съемок.

Геодезическая Съемка под проект ЛЭПСкачать

Геодезическая Съемка под проект ЛЭП

Контрольно-исполнительная съёмка коммуникацийСкачать

Контрольно-исполнительная съёмка коммуникаций
Поделиться или сохранить к себе:
